1. Docker网络原理

当 Docker 启动时，会自动在主机上创建一个 docker0 虚拟网桥，实际上是 Linux 的一个 bridge，可以理解为一个软件交换机。它会在挂载到它的网口之间进行转发。

同时，Docker 随机分配一个本地未占用的私有网段（在 RFC1918 中定义）中的一个地址给 docker0 接口。比如典型的 172.17.42.1，掩码为 255.255.0.0。此后启动的容器内的网口也会自动分配一个同一网段（172.17.0.0/16）的地址。

当创建一个 Docker 容器的时候，同时会创建了一对 veth pair 接口（当数据包发送到一个接口时，另外一个接口也可以收到相同的数据包）。这对接口一端在容器内，即 eth0；另一端在本地并被挂载到 docker0 网桥，名称以 veth 开头（例如 vethAQI2QT）。通过这种方式，主机可以跟容器通信，容器之间也可以相互通信。Docker 就创建了在主机和所有容器之间一个虚拟共享网络。

1.1 Docker 默认网桥原理

在你安装Docker 服务默认会创建一个 docker0 网桥（其上有一个 docker0 内部接口），它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和本地主机都放到同一个物理网络。

我们可用 docker network ls 命令查看：

docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
b8c5abdb0bec        bridge              bridge              local
84e86bc93121        host                host                local
8e521527a897        none                null                local

Docker 安装时会自动在 host 上创建三个网络：none，host，和bridge。

1.1.1 查看docker0 网桥

我们看下docker0 网桥：(brctl可以通过yum install bridge-utils安装)

主要命令如下

brctl show
ip a
ip route

执行详情如下

[root@pdai ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242703f9d02       no              veth0004826
                                                        veth4ad3278
[root@pdai ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:16:3e:08:c1:ea brd ff:ff:ff:ff:ff:ff
    inet 172.31.165.194/20 brd 172.31.175.255 scope global dynamic eth0
       valid_lft 310072401sec preferred_lft 310072401sec
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:70:3f:9d:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
45: veth4ad3278@if44: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether c2:77:e4:ea:f1:33 brd ff:ff:ff:ff:ff:ff link-netnsid 0
49: veth0004826@if48: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 6e:c9:1a:7c:18:b1 brd ff:ff:ff:ff:ff:ff link-netnsid 1

[root@pdai ~]# ip route
default via 172.31.175.253 dev eth0
169.254.0.0/16 dev eth0 scope link metric 1002
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1
172.31.160.0/20 dev eth0 proto kernel scope link src 172.31.165.194

1.1.2 查看bridge网络

再用docker network inspect指令查看bridge网络：其Gateway就是网卡/接口docker0的IP地址：172.17.0.1。

[root@pdai ~]# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "b8c5abdb0becacfa1bfa1d72e2e663fb0157b62a9b8bee37e2607211722713cc",
        "Created": "2020-02-17T14:10:10.424119543+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "1cbc9aeba2a8a826d460ecb49de17ddf8ac336e150c752a3c762fd38a3e15254": {
                "Name": "web",
                "EndpointID": "adb47ed0c60c6b80a442c71a5f35d63378cecca9598e0cef8409a6719552f4c2",
                "MacAddress": "02:42:ac:11:00:03",
                "IPv4Address": "172.17.0.3/16",
                "IPv6Address": ""
            },
            "d992e3c761e00649eb436b88c737adc54093b76119af0fb7878596b523f743ca": {
                "Name": "db",
                "EndpointID": "6a3dab5c545dd26e0ca6e36d928a32fd0a6197c8dbf4eeb718a4560e219575ed",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

从上面你可以看到bridge的配置信息和容器信息。

1.2 理解容器创建时的IP分配

为了理解容器创建时的IP分配，这里需要清理所有已经启动的环境，然后再启动容器，看前后对比

1.2.1 空容器情况

我们清理所有容器实例，下面展示的就是docker安装之后的, 注意和上面的对比下：

[root@pdai ~]# docker ps -a
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES
[root@pdai ~]# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
b8c5abdb0bec        bridge              bridge              local
84e86bc93121        host                host                local
8e521527a897        none                null                local
[root@pdai ~]# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "b8c5abdb0becacfa1bfa1d72e2e663fb0157b62a9b8bee37e2607211722713cc",
        "Created": "2020-02-17T14:10:10.424119543+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]
[root@pdai ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:16:3e:08:c1:ea brd ff:ff:ff:ff:ff:ff
    inet 172.31.165.194/20 brd 172.31.175.255 scope global dynamic eth0
       valid_lft 310069965sec preferred_lft 310069965sec
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:70:3f:9d:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
[root@pdai ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242703f9d02       no

1.2.2 创建容器

Docker 在创建一个容器的时候，会执行如下操作：

创建一对虚拟接口/网卡，也就是veth pair，分别放到本地主机和新容器中；
本地主机一端桥接到默认的 docker0 或指定网桥上，并具有一个唯一的名字，如 vethxxxxx；
容器一端放到新容器中，并修改名字作为 eth0，这个网卡/接口只在容器的名字空间可见；
从网桥可用地址段中（也就是与该bridge对应的network）获取一个空闲地址分配给容器的 eth0，并配置默认路由到桥接网卡 vethxxxx。

让我们启动一个容器，看下变化：

[root@pdai ~]# docker run -d --name db training/postgres
0ffd1092cd962bdbe335ce042b93d0f2082559600cacc82bbef40b8b66395e57
[root@pdai ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242703f9d02       no              vethd93e2ad
[root@pdai ~]# ip a | grep vethd93e2ad
51: vethd93e2ad@if50: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
[root@pdai ~]# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "b8c5abdb0becacfa1bfa1d72e2e663fb0157b62a9b8bee37e2607211722713cc",
        "Created": "2020-02-17T14:10:10.424119543+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "0ffd1092cd962bdbe335ce042b93d0f2082559600cacc82bbef40b8b66395e57": {
                "Name": "db",
                "EndpointID": "a90cb50031effc99b9254fe4f1231bfbac8c4bb23d94c5a1425c1e116ac452dc",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

如果不指定--network，创建的容器默认都会挂到 docker0 上，使用本地主机上 docker0 接口的 IP 作为所有容器的默认网关

当有多个容器创建后，容器网络拓扑结构如下：

1.3 理解容器和docker0的虚拟网卡的配对

在上图中容器中eth0是怎么和host中虚拟网卡配对上的呢？

[root@pdai ~]# docker ps -a
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS               NAMES
0ffd1092cd96        training/postgres   "su postgres -c '/us…"   11 minutes ago      Up 11 minutes       5432/tcp            db
[root@pdai ~]# docker exec -it 0ffd1092cd96 /bin/bash
root@0ffd1092cd96:/# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
50: eth0@if51: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever

我们可以看到host上51: vethd93e2ad@if50对应着容器中50: eth0@if51; 即host中index=51的接口/网卡vethd93e2ad的peer inferface index是50, container中index=50的网卡eth0的peer interface index是51。

可以利用ethtool来确认这种对应关系：分别在host和container中运行指令ethtool -S <interface>:

[root@pdai ~]# ethtool -S vethd93e2ad
NIC statistics:
     peer_ifindex: 50
[root@pdai ~]# docker exec -it 0ffd1092cd96 /bin/bash
root@0ffd1092cd96:/# ip a | grep 50
50: eth0@if51: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
root@0ffd1092cd96:/#

2. 四类网络模式

安装Docker时，它会自动创建三个网络，bridge（创建容器默认连接到此网络）、 none 、host

网络模式	简介
Host	容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口。
Bridge	此模式会为每一个容器分配、设置IP等，并将容器连接到一个docker0虚拟网桥，通过docker0网桥以及Iptables nat表配置与宿主机通信。
None	该模式关闭了容器的网络功能。
Container	创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围。
自定义网络	略

我们在使用docker run创建Docker容器时，可以用 --net 选项指定容器的网络模式，Docker可以有以下4种网络模式：

host模式：使用 --net=host 指定。
none模式：使用 --net=none 指定。
bridge模式：使用 --net=bridge 指定，默认设置。
container模式：使用 --net=container:NAME_or_ID 指定。

2.1 host模式

相当于Vmware中的桥接模式，与宿主机在同一个网络中，但没有独立IP地址。

众所周知，Docker使用了Linux的Namespaces技术来进行资源隔离，如PID Namespace隔离进程，Mount Namespace隔离文件系统，Network Namespace隔离网络等。

一个Network Namespace提供了一份独立的网络环境，包括网卡、路由、Iptable规则等都与其他的Network Namespace隔离。一个Docker容器一般会分配一个独立的Network Namespace。但如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的Network Namespace，而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口。

使用host模式的容器可以直接使用宿主机的IP地址与外界通信，容器内部的服务端口也可以使用宿主机的端口，不需要进行NAT，host最大的优势就是网络性能比较好，但是docker host上已经使用的端口就不能再用了，网络的隔离性不好。

例如，我们在172.25.6.1/24的机器上用host模式启动一个ubuntu容器

[root@server1 ~]# docker run -it --network=host ubuntu

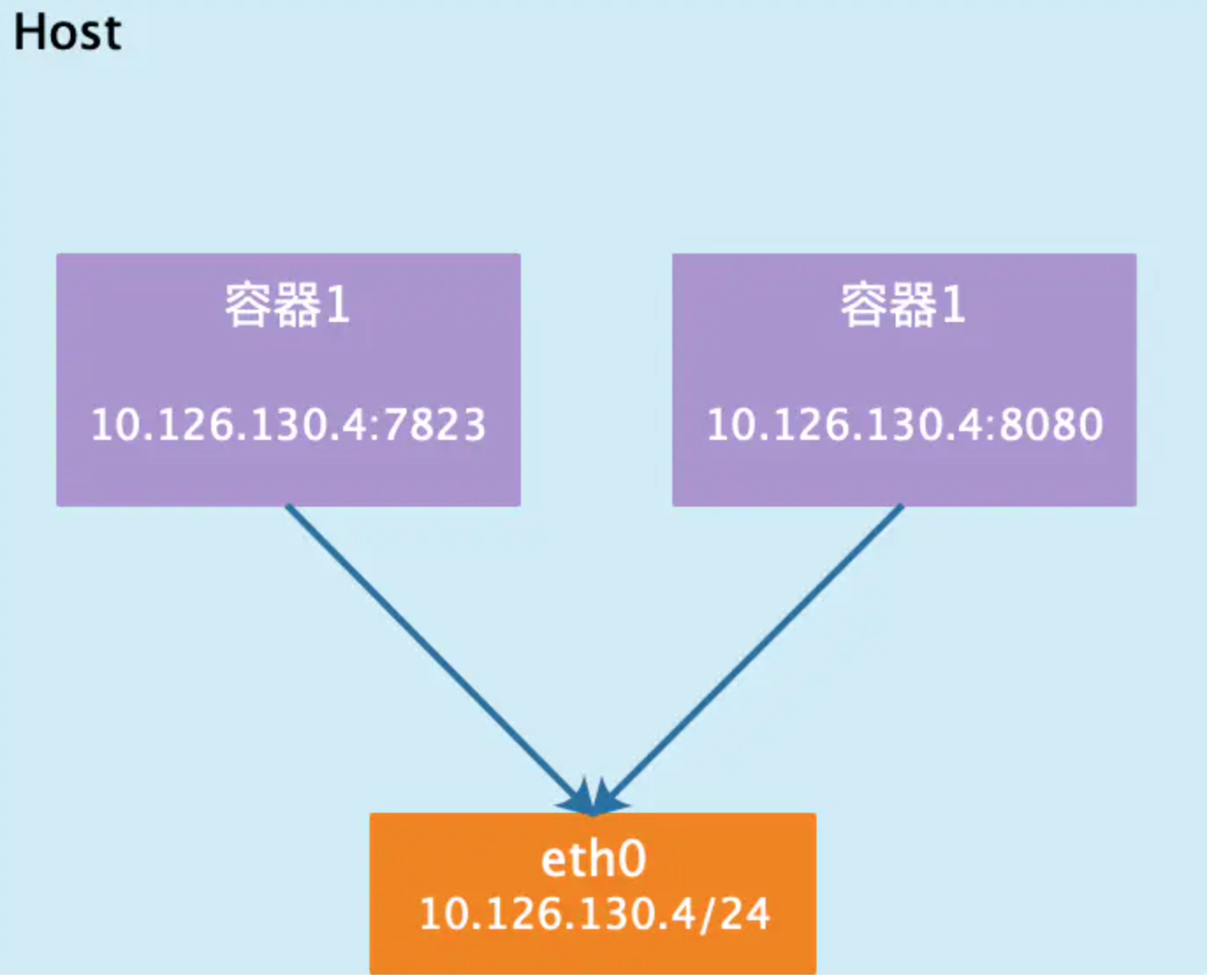

Host模式如下图所示：

2.2 container模式

在理解了host模式后，这个模式也就好理解了。这个模式指定新创建的容器和已经存在的一个容器共享一个Network Namespace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过lo网卡设备通信。

Container模式示意图：

2.3 none模式

该模式将容器放置在它自己的网络栈中，但是并不进行任何配置。实际上，该模式关闭了容器的网络功能在以下两种情况下是有用的：

容器并不需要网络（例如只需要写磁盘卷的批处理任务）。
overlay
在docker1.7代码进行了重构，单独把网络部分独立出来编写，所以在docker1.8新加入的一个overlay网络模式。Docker对于网络访问的控制也是在逐渐完善的。

None模式示意图:

2.4 bridge模式

相当于Vmware中的Nat模式，容器使用独立network Namespace，并连接到docker0虚拟网卡（默认模式）。通过docker0网桥以及Iptables nat表配置与宿主机通信；bridge模式是Docker默认的网络设置，此模式会为每一个容器分配Network Namespace、设置IP等，并将一个主机上的Docker容器连接到一个虚拟网桥上

当Docker进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机上启动的Docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连在了一个二层网络中。

从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备，Docker将veth pair设备的一端放在新创建的容器中，并命名为eth0（容器的网卡），另一端放在主机中，以vethxxx这样类似的名字命名，并将这个网络设备加入到docker0网桥中。可以通过brctl show命令查看。

bridge模式是docker的默认网络模式，不写--net参数，就是bridge模式。使用docker run -p时，docker实际是在iptables做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL查看。

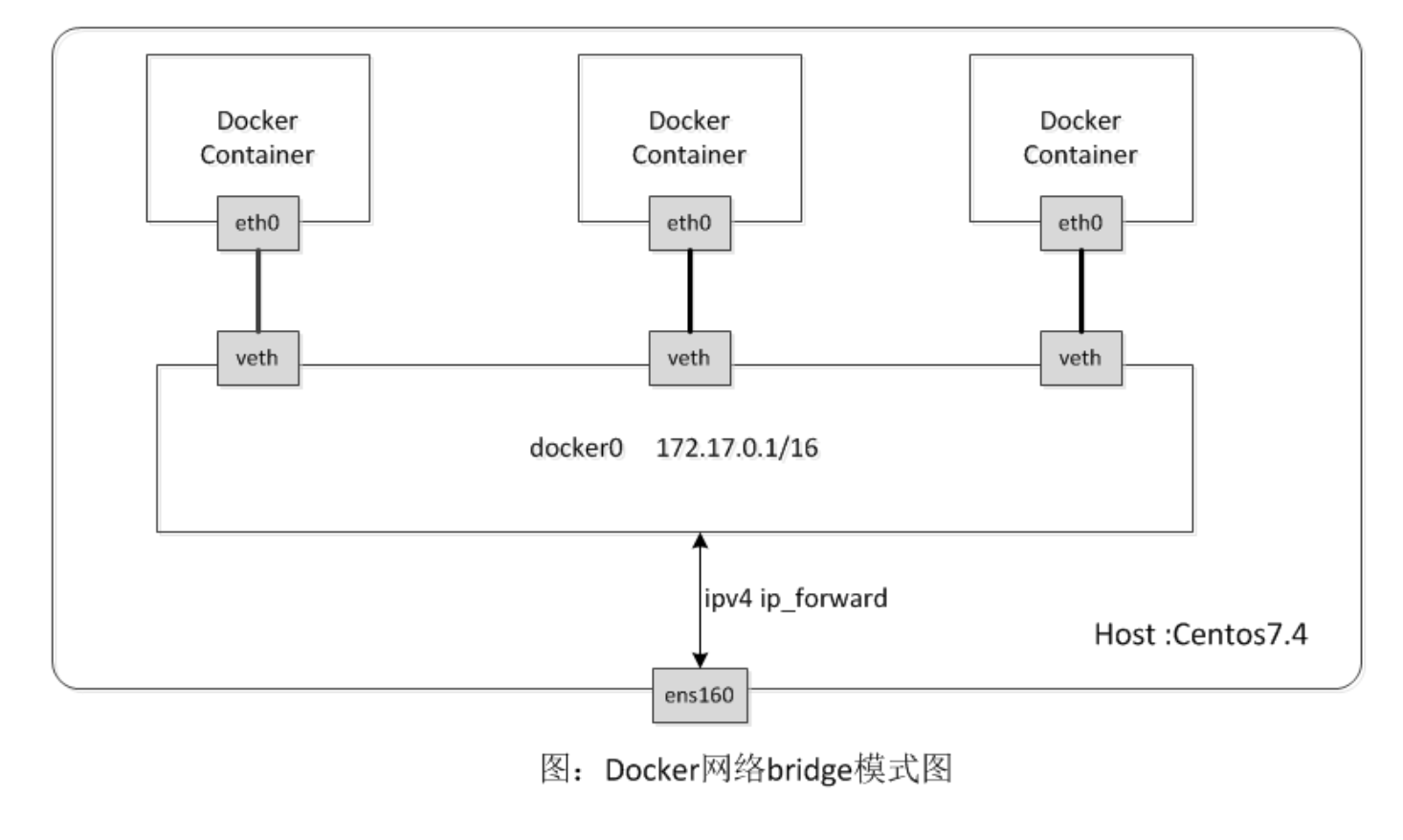

bridge模式如下图所示：
